Тъй като електронните устройства стават по-мощни и компактни, управлението на топлината се превърна в едно от най-критичните предизвикателства в съвременното инженерство. Охлаждащите ребра на платката са жизненоважно решение за справяне с този проблем, като гарантират, че електронните компоненти остават в оптимални температурни диапазони, като по този начин подобряват производителността, дълголетието и надеждността.
Тази статия изследва важността на охлаждащите ребра на платките, как работят, приложенията им и защо са задължителни-в-високопроизводителните електронни устройства.
Какво представляват охлаждащите ребра на платката?
Охлаждащите ребра на платките са специално проектирани метални компоненти, обикновено изработени от алуминий, мед или други топлопроводими материали, които са прикрепени към платките, за да разсейват топлината. Тези охлаждащи ребра увеличават повърхността, налична за разсейване на топлината, позволявайки топлината да се разпространява по-ефективно и бързо да се прехвърля далеч от чувствителните електронни компоненти.
Охлаждащите ребра са от съществено значение за предотвратяване на прегряване във веригите, особено в-приложения с висока мощност като компютри, захранвания, LED светлини и автомобилна електроника. Чрез използването на пасивно термично управление, охлаждащите ребра на платката подобряват цялостната термична ефективност на системата без необходимост от допълнителни-консумиращи енергия компоненти като активни вентилатори или охладители.
- Предотвратете прегряване и осигурете надеждностПрегряването е една от основните причини за повреда в електронните компоненти. Високите температури могат да повредят деликатни елементи на веригата като микрочипове, транзистори и кондензатори, което води до неизправност на системата или пълна повреда. Охлаждащите ребра ефективно намаляват риска от прегряване, като осигуряват ефективен път за излизане на топлината, като по този начин подобряват надеждността и живота на устройството.
- Подобрена производителностЕлектронните компоненти работят най-ефективно в определен температурен диапазон. Прекомерната топлина може да доведе до термично дроселиране, при което производителността на компонентите е умишлено намалена, за да се предотврати повреда. Охлаждащите ребра спомагат за поддържането на идеалната работна температура, като гарантират, че устройството работи с пълен капацитет без дроселиране, което е особено важно при приложения с висока-производителност като компютри за игри, центрове за данни и силова електроника.
- Ценово{0}}ефективно решение за управление на топлинатаОхлаждащите ребра предлагат aценово{0}}ефективно решениеза управление на топлината в сравнение с активни системи за охлаждане като вентилатори или течно охлаждане. Тъй като охлаждащите ребра са пасивни устройства, те не изискват захранване, намаляват сложността на системата и като цяло са по-издръжливи, което ги прави практичен избор за широк спектър от приложения.
- Компактен и ефективенОхлаждащите ребра са проектирани да бъдат леки и компактни, като същевременно предлагат отлична топлопроводимост. Те не добавят значителен обем към печатната платка и могат да бъдат пригодени да се побират в тесни пространства в компактни устройства като смартфони, лаптопи и вградени системи, като същевременно осигуряват ефективно охлаждане.
- Устойчивост и енергийна ефективностСистемите за пасивно охлаждане, като ребра за охлаждане на печатни платки, не консумират допълнителна енергия, което ги прави по-енергийно{0}}ефективни и щадящи околната среда в сравнение с активните системи за охлаждане. Това може да бъде особено полезно в енергийно-чувствителни приложения, като например захранвани с батерии-устройства и-захранвана слънчева електроника.
Как работят охлаждащите ребра на платката
Охлаждащите ребра се основават на принципа на топлопроводимостта, който позволява на топлината да преминава от електронните компоненти (като процесори, силови транзистори и интегрални схеми) към ребрата. След като топлината се абсорбира от перките, тя се разпространява по разширената повърхност на перките, позволявайки й да се разсее в околния въздух.
За да се увеличи максимално разсейването на топлината, ребрата са проектирани със специфични геометрични форми, като тънки, вертикални пластини или конфигурации в стил -иглички, които увеличават повърхността. Често се използват материали с висока топлопроводимост, като алуминий или мед, тъй като позволяват на топлината да се разпространява бързо по повърхността.
Някои охлаждащи ребра са проектирани с топлинни тръби, интегрирани в системата. Топлинните тръби пренасят топлината от компонента към охлаждащите ребра по-ефективно, като използват латентната топлина на изпаряване на течност вътре в тръбата. Този механизъм подобрява цялостната ефективност на охлаждане на системата.
Основни материали за ребра за охлаждане на печатни платки
1.Алуминий Алуминият е най-често използваният материал за ребра за охлаждане на печатни платки поради отличната си топлопроводимост, лекото естество и ниската цена. Той е много ефективен при разсейване на топлината и също така е устойчив-на корозия, което го прави идеален за различни среди. Освен това алуминият е лесен за производство в сложни форми, поради което е предпочитан в много приложения за потребителска електроника.
2.Мед Медта е превъзходен проводник на топлина, като предлага по-добра топлопроводимост от алуминия. Въпреки че е по-скъп и по-тежък от алуминия, понякога се използва в ситуации, при които е необходимо максимално разсейване на топлината, като електроника с висока-мощност или в сценарии, при които пространството е ограничено, но е необходима висока ефективност. Медните ребра често се използват в-компютърни приложения с висока производителност.
3.Термични пластмаси Въпреки че не са толкова често срещани като метали като алуминий или мед, топлопроводимите пластмаси понякога се използват за охлаждащи ребра на печатни платки, особено в леки и компактни конструкции. Тези материали обикновено се използват в среди, където намаляването на теглото е приоритет, но все пак е необходимо известно ниво на разсейване на топлината.
4.Графен и други модерни материали Изследванията на съвременни материали като графен и въглеродни нанотръби продължават, тъй като тези материали показват изключителна топлопроводимост. Тези материали от следващо-поколение може да станат по-разпространени в електрониката с висока-производителност в бъдеще, предлагайки още по-ефективни решения за управление на топлината.
Приложения на ребра за охлаждане на печатни платки
1. Компютри и центрове за данни Високо{1}}производителните компютри и центровете за данни генерират значителна топлина, особено в сървърите и процесорите. Охлаждащите ребра се използват в процесори, графични процесори и захранвания за поддържане на оптимални работни температури. В някои случаи охлаждащите ребра са интегрирани с радиатори или охлаждащи плочи за подобряване на производителността и термичното управление.
2. Силова електроника Всички захранващи устройства, трансформатори, инвертори и преобразуватели на мощност изискват ефективно разсейване на топлината, за да поддържат надеждността. Охлаждащите ребра на платките обикновено се използват в тези системи за управление на топлината, генерирана от високо-мощни компоненти като транзистори, диоди и токоизправители.

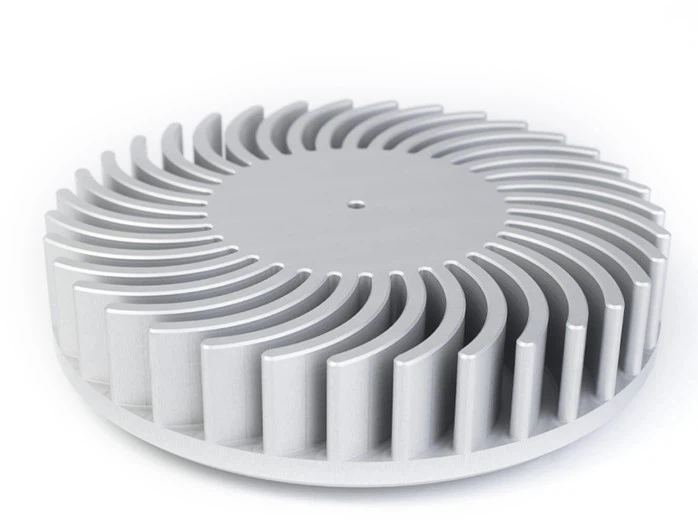

3.LED осветление Светодиодите генерират топлина, която може да намали тяхната яркост и продължителност на живот, ако не се управляват правилно. Охлаждащите перки често са интегрирани в LED осветителните тела, за да се предотврати прегряване и да се гарантира дълготрайност и ефективност на източника на светлина.
4.Автомобилна електроника Съвременните превозни средства разчитат до голяма степен на електроника за управление на двигателя, информационно-развлекателни системи и функции за автономно шофиране. Тези системи генерират топлина, която трябва да се управлява ефективно. Охлаждащите ребра на платката обикновено се използват в автомобилни приложения, за да поддържат критични компоненти, като ECU (блокове за управление на двигателя), при безопасна работна температура.
5. Потребителска електроника Смартфони, лаптопи и други потребителски устройства също се възползват от охлаждащите перки. Те помагат да се гарантира, че процесорите, захранващите интегрални схеми и батериите няма да прегреят, като поддържат оптимална производителност и удължават живота на устройствата.
Бъдещето на охлаждащите ребра на платките
Тъй като електрониката продължава да намалява по размер, докато увеличава мощността, търсенето на ефективни и компактни решения за охлаждане само ще расте. Миниатюризацията и усъвършенстваните материали ще разширят границите на охлаждащата технология, а охлаждащите ребра на платките ще продължат да играят ключова роля в управлението на топлината.
Интегрирането на охлаждащи ребра с други технологии, като топлинни тръби и системи за течно охлаждане, става все по-често срещано, предлагайки още по-ефективно термично управление. Освен това, тъй като индустриите настояват за устойчивост, фокусът върху енерго-ефективните и екологичните-материали в решенията за охлаждане ще става все по-важен.
Заключение: Защо охлаждащите ребра на платката са от съществено значение за съвременната електроника
Охлаждащите ребра на платките са незаменим компонент при проектирането на високо{0}}ефективни електронни системи. Със способността си ефективно да разсейват топлината, те предотвратяват прегряване, подобряват живота и надеждността на компонентите и подобряват цялостната производителност на системата. От потребителската електроника до промишлените машини, приложенията на охлаждащите ребра на печатни платки са обширни и тяхната роля в съвременната електроника ще става все по-критична, тъй като технологията продължава да се развива.
Инвестирането във високо-качествени ребра за охлаждане на печатни платки е от решаващо значение за гарантиране, че вашите електронни устройства работят оптимално, остават надеждни и издържат по-дълго. Независимо дали разработвате нов продукт или надграждате съществуваща система, охлаждащите ребра осигуряват ценово-ефективно, ефикасно и екологично решение за управление на топлината във високо-производителна електроника.
